Свободно-программируемый контроллер LR1101
Контроллеры LR1101 предназначены для работы в системах управления на основе технологии LonWorks. Они оснащены сетевым интерфейсом TP/FT-10 (FTT-10) и могут быть частью распределенной системы управления, диспетчеризации, сбора данных в качестве устройства ввода дискретных и аналоговых сигналов. Источником дискретного сигнала может быть сухой контакт или постоянное напряжение не более 30 вольт. В качестве источника питания контроллера может служить трансформатор или блок питания с номинальным выходным напряжением 24 вольта.
Контроллеры поставляются запрограммированными как модули ввода-вывода, что позволяет использовать их в проектах без дополнительного программирования.
Основные параметры
| Параметр | Значение |
| Процессор | Neuron Chip 3150 |
| Тактовая частота | 10 МГц |
| Память | 64 kByte Flash |
| Входы | 16 аналогово/дискретных |
| Выходы | --- |
| Интерфейс Lon-сети | FTT-10 Свободная топология |
| Напряжение питания | 10-30 вольт переменного
напряжения или 12-36 вольт постоянного напряжения Номинальное-24 вольта AC/DC |
| Монтаж | 35 мм. DIN-рейка |
| Размер | 4 модуля (70 мм.) |
При питании контроллера от источника постоянного тока необходимо соблюдать полярность.
Схема подключения источника питания и сети LonWorks.
Аналогово/дискретные входы
Параметры аналогового входа:
| Параметр | Значение |
| Входной сигнал | 0-10 Вольт |
| Входное сопротивление | 5,2 кОм |
| Разрядность АЦП | 10 бит |
| Точность | 1 % |
Дискретный сигнал может быть двух видов:
- сухой контакт
- постоянное положительное напряжение не более 30 вольт. Сигнал считается логической 1 если напряжение на входе превышает 3 вольта
Выбор необходимого типа порта производится программно.

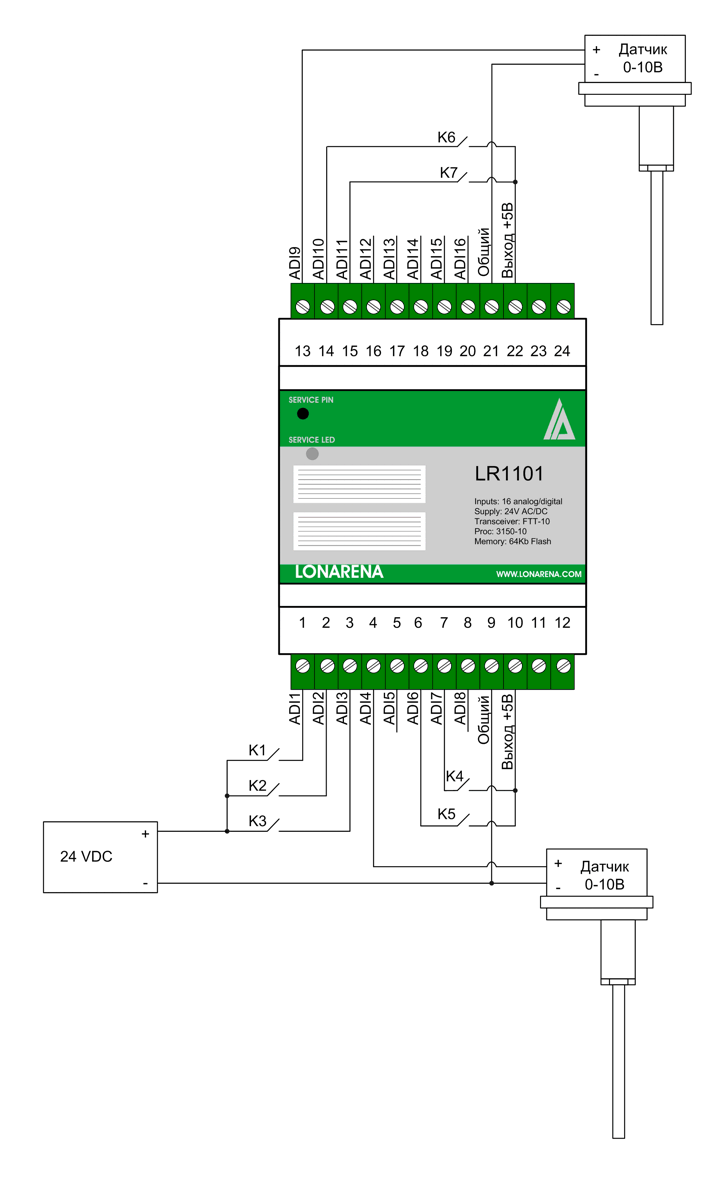

На схеме, приведенной ниже, показаны способы подключения сигналов
различных типов к контроллеру LR1101.
На входы ADI1, ADI2, ADI3 подается дискретный сигнал напряжением 24 вольта,
к ADI4, ADI9 подключены датчики с выходным сигналом 0-10 вольт, а
входы ADI6, ADI7, ADI10, ADI11 использованы для считывания сигналов типа
"сухой контакт" с использованием внутреннего источника напряжения.
Краткое описание сетевых переменных в случае его использования без программирования в качестве модуля ввода-вывода.
| Тип сетевой переменной | Наименование | Описание |
| SNVT_volt_f | nvoAI01 | Значение напряжения на входе AI1 |
| SNVT_volt_f | nvoAI02 | Значение напряжения на входе AI2 |
| SNVT_volt_f | nvoAI03 | Значение напряжения на входе AI3 |
| SNVT_volt_f | nvoAI04 | Значение напряжения на входе AI4 |
| SNVT_volt_f | nvoAI05 | Значение напряжения на входе AI5 |
| SNVT_volt_f | nvoAI06 | Значение напряжения на входе AI6 |
| SNVT_volt_f | nvoAI07 | Значение напряжения на входе AI7 |
| SNVT_volt_f | nvoAI08 | Значение напряжения на входе AI8 |
| SNVT_volt_f | nvoAI09 | Значение напряжения на входе AI9 |
| SNVT_volt_f | nvoAI10 | Значение напряжения на входе AI10 |
| SNVT_volt_f | nvoAI11 | Значение напряжения на входе AI11 |
| SNVT_volt_f | nvoAI12 | Значение напряжения на входе AI12 |
| SNVT_volt_f | nvoAI13 | Значение напряжения на входе AI13 |
| SNVT_volt_f | nvoAI14 | Значение напряжения на входе AI14 |
| SNVT_volt_f | nvoAI15 | Значение напряжения на входе AI15 |
| SNVT_volt_f | nvoAI16 | Значение напряжения на входе AI16 |
| SNVT_switch | nvoDI01 | Состояние дискретного входа DI1 |
| SNVT_switch | nvoDI02 | Состояние дискретного входа DI2 |
| SNVT_switch | nvoDI03 | Состояние дискретного входа DI3 |
| SNVT_switch | nvoDI04 | Состояние дискретного входа DI4 |
| SNVT_switch | nvoDI05 | Состояние дискретного входа DI5 |
| SNVT_switch | nvoDI06 | Состояние дискретного входа DI6 |
| SNVT_switch | nvoDI07 | Состояние дискретного входа DI7 |
| SNVT_swicth | nvoDI08 | Состояние дискретного входа DI8 |
| SNVT_switch | nvoDI09 | Состояние дискретного входа DI9 |
| SNVT_switch | nvoDI10 | Состояние дискретного входа DI10 |
| SNVT_switch | nvoDI11 | Состояние дискретного входа DI11 |
| SNVT_switch | nvoDI12 | Состояние дискретного входа DI12 |
| SNVT_switch | nvoDI13 | Состояние дискретного входа DI13 |
| SNVT_switch | nvoDI14 | Состояние дискретного входа DI14 |
| SNVT_switch | nvoDI15 | Состояние дискретного входа DI15 |
| SNVT_swicth | nvoDI16 | Состояние дискретного входа DI16 |
